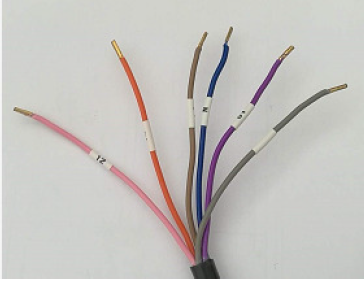

一、OUT571电子油压差开关总共有6根芯线，用不同色区分，并套有线标号；如下图


    其中粉色线（标号12），一般不用可以剪掉。

二、灰色线（标号11）、橙色线（标号14）
    此二根线是继电器输出信号线（常开NO），其作用及接法与机械式油压差开关、压控开关等完全一致。 可以按需要串接在控制回路或接入PLC作为保护点。

三、棕色线（标号L1）,蓝色线（标号N）
    此二根线为OUT571电子油压差开关供电的电源线。因为电子油压差需要外部供电，这二根线需要接入 单相220V的电压回路。一般电控箱上电就要通上电源，这个电源可以与压缩机保护模块的电源同一个回路。

四、紫色线（标号D1）
    这根线为压缩机启动信号线，压缩机运行或者停止时要给OUT571电子油压差一个信号。 接线时要用到压缩机启动接触器的一个辅助常开触点。

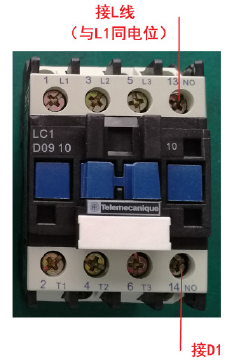

    一般的压缩机启动有用一个接触器的（如直接启动），也有用二个的（分绕组启动）。我们要求用一个辅助 常开触头（标号NO），并且这个触头不能再并接其它负载，如电磁阀、缸头风扇等。
1、辅助常开触头的上桩头，接火线L，这个L应该与接棕色线（L1）同一个电位的；
2、辅助常开触头的下桩头，接紫色线（D1）,在压缩机接触器吸合时D1接通（相当于接L）。


五、验证
    1、上电，LED常亮（如果电子头没有安装到位，LED快速闪烁）
    2、压缩机启动：LED灭，表示油压差正常。
    3、压缩机停止：LED常亮。
    4、压缩机启动后LED一直亮着（表示油压差未建立），90秒延时后会报警并锁定。
